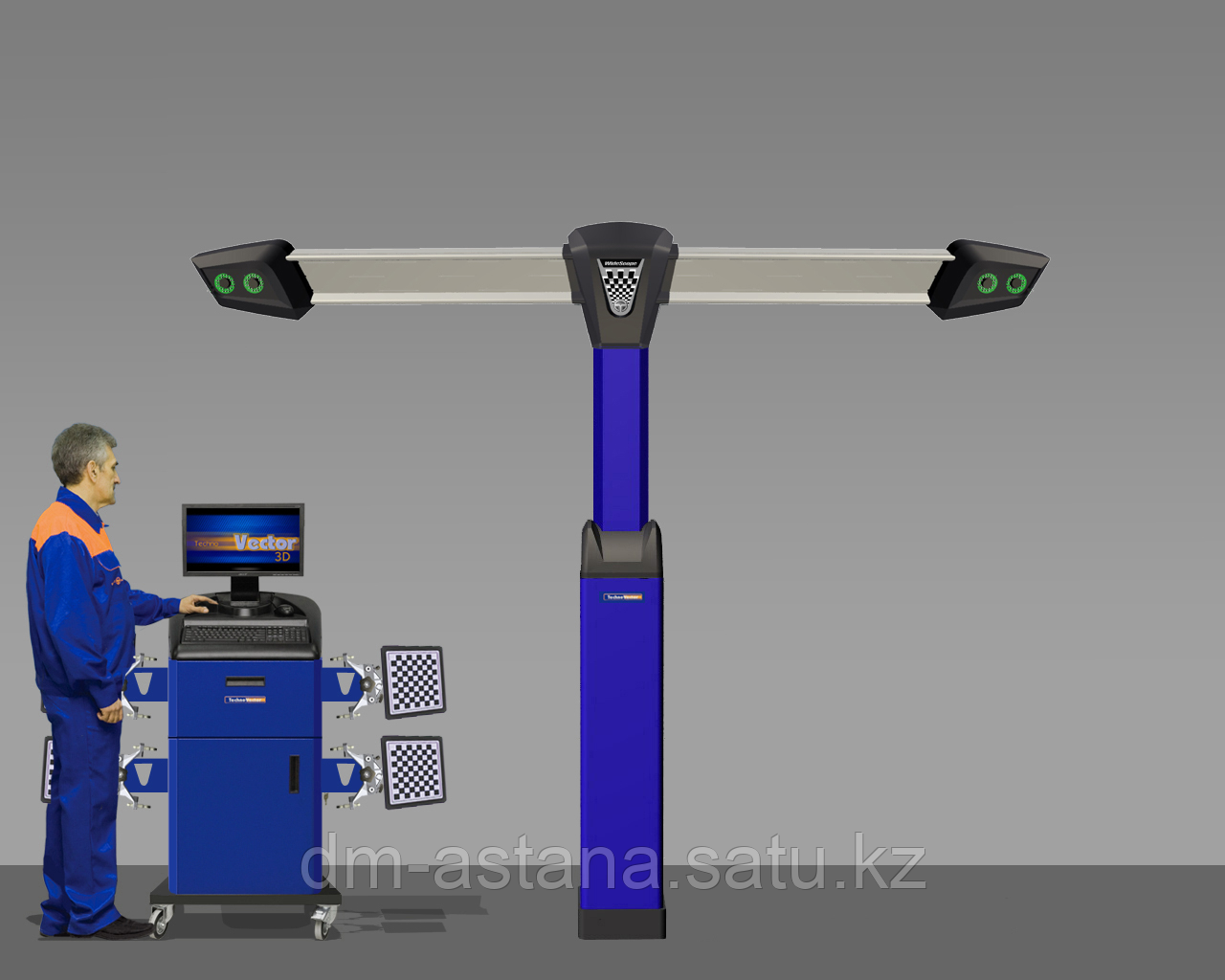

Техно Вектор 7 V 7204 T P Premium, 4 камеры
Техно Вектор 7 V 7204 T P Premium, 4 камерыПод заказ, 15 дней
4 052 910 Тг.
+77027237727
  • +77172797822
    Офис
  • +77057541413
    Менеджер по продажам
  • +77757236666
    Менеджер по продажам
Купить

Описание

Компьютерные стенды сход-развал с технологией 3D, 4 камеры, крепление к полу. Подходит для работы подъемнике.

Стенды Техно Вектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

Стенды содержат следующие основные элементы:

1. Компьютерная стойка

  • эргономичная рабочая панель управления;
  • полноразмерная клавиатура;
  • пленочная клавиатура, дублирующая основные функциональные клавиши (для V серии);
  • беспроводной пульт управления;
  • современный, высокоскоростной процессор;
  • 21,5 дюймов LCD цветной широкоформатный монитор;
  • цветной струйный принтер;
  • программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся захваты колес.

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков
от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Мишени.

Пассивные отражатели без содержания электронных элементов, состоящие из:

  • плоских мишеней с градиентным рисунком покрытые защитным слоем;
  • прочного ударо-защищенного корпуса.

4. Система машинного зрения

Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.

Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.

Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

WideScope ― новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.

5. Программное обеспечение Вектор 3D

Операционная система ― лицензионная Microsoft Windows 7.

Трехмерный интерфейс программы позволяет в режиме реального времениотслеживать положение и углы установки колес автомобиля на экране.

Интуитивно понятный интерфейс в сочетании с расширенной справочной системойпомогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

Программное обеспечение включает расширенную систему управления отчетами.

6. Комплект вспомогательных устройств и приспособлений.

 Назначение и область применения Техно Вектор 7

Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

Техно Вектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

Прибор обеспечивает измерение следующих основных параметров:

― для передней и задней оси:

  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес;
  • углы симметрии осей.

- для передней оси (управляемые колеса):

  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.


Маркировка

V 7 2 0 4 Т 5 А
1 2 3 4 5 6 7 8

1. Буквенное обозначение серии компьютерной стойки:   Т, V.

2. Цифровое обозначение серии прибора по типу измерения:
    7-измерения с помощью видеокамер и мишени
    с градиентным рисунком (3D).

3. Цифровое обозначение количества одновременно измеряемых осей.

4. Цифровое обозначение типа видеокамер:
    0-стационарные, 1-подвижные.

5. Цифровое обозначение количества видеокамер в данной модификации: 2, 4.

6. Буквенное обозначение типа корпуса видеокамер: T, K, H, M.

7. Обозначение максимального разрешения видеокамер: 1 (1,3Мп), 5 (5Мп).

8. Буквенное обозначение варианта исполнения корпуса видеокамер: Premium, Aluminum, Steel.

 Технология

Cамая широкоугольная система машинного зрения, не имеющая аналогов в мире.

Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.

Технология WideScope уменьшает измерительную высоту.

На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.

  • Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
  • С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.
  • 4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
  • 2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.

* зависит от расстояния до передних колес, значения указаны для расстояния 2000мм

Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:

  • Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
  • «Дальнобойность» ― возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 ― 4 метра) от рабочего места.

Технология WideScope повышает стабильность работы:



Серия Серия Premium.

Серия стендов предлагающих максимальную инновацию как в технических характеристиках, так и в дизайне и эргономике.

Количество камер Четыре неподвижные камеры.
Типы камер Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.
Тип монтажа Напольный. Т-образная стойка
Компьютерная стойка V - серии
Применяемость Подъемник
Расстояние от камер до центра передних поворотных платформ 1200 - 3500 мм
Основные преимущества
  • Четырехкамерная конфигурация позволяет использование подъемника по всей его высоте. *
  • Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**
  • Мощный компьютер на базе процессора
    Intel® Core™ i7 с ОЗУ 4 Гб
  * При монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.

** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.




Характеристики

Основные
Производитель  Техно Вектор
Страна производительРоссия
ТипКомпьютерные 3D стенды
Максимальный диаметр диска24.0 (дюйм)
Пульт управленияДа
Напряжение питания220 В
Тип принтераСтруйный
Гарантийный срок12 (мес)
Мобильный шкаф (стойка)Да
КомпьютерДа
ЖК-мониторДа
Поворотные кругиДа
Захваты (крабы)Да
Фиксатор руляДа
Фиксатор тормозной педалиДа
Операционная системаWindows

Информация для заказа

  • Цена: 4 052 910 Тг.
