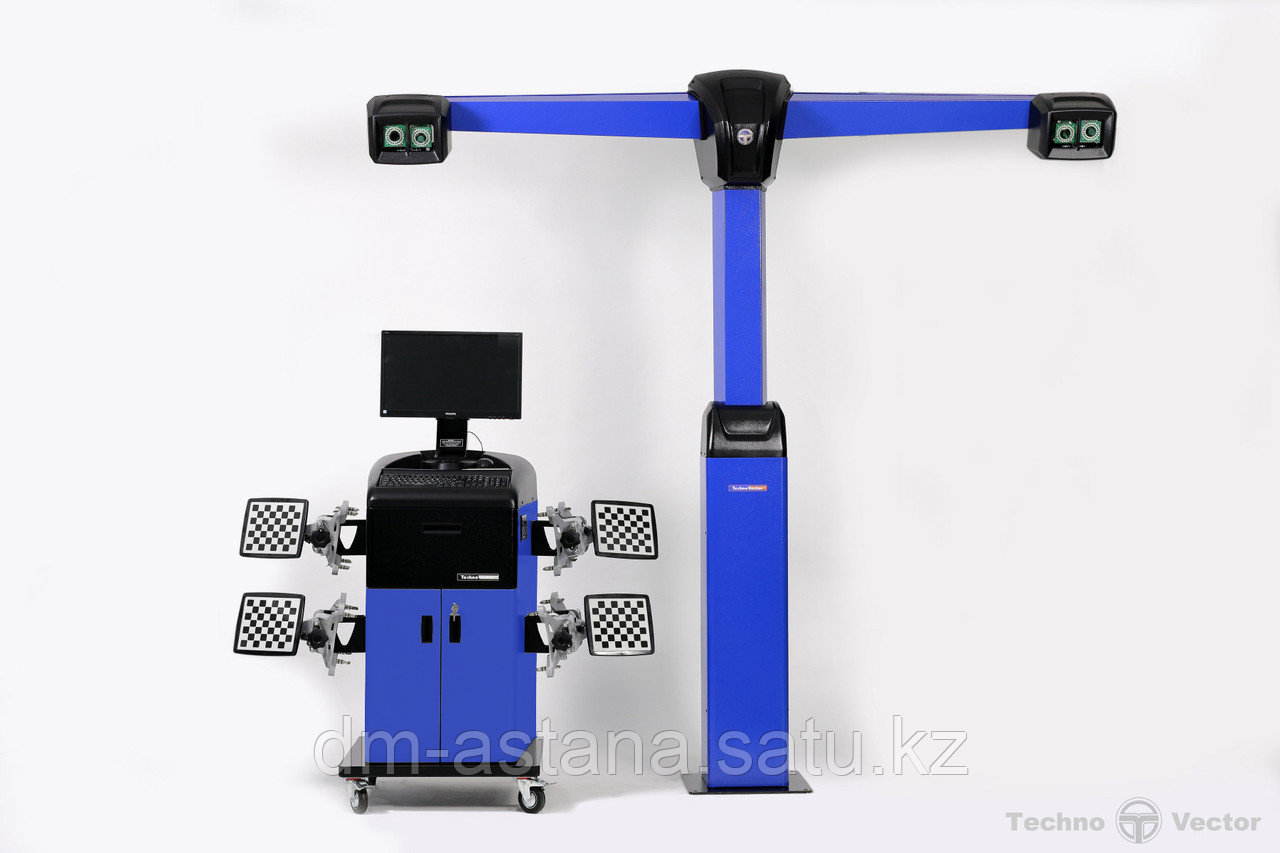

3D Стенд сход-развал Техно Вектор 7 Четырехкамерный

  • Под заказ 20 дней
  • Код: T 7204 T S

3 629 300 Тг.

Купить
+77027237727
  • +77172779067
    Офис
  • +77027237727
    Менеджер по продажам
  • +77757236666
    Менеджер по продажам Мейрам
  • +77782885235
    Сервис отдел: Болат
  • График работы
  • Адрес и контакты
Описание
Характеристики

ТЕХНО ВЕКТОР 7
с технологиями 3D и WideScope

Техно Вектор 7 - новейший 3D стенд "сход-развал" компании Технокар.

Система машинного зрения может состоять из 2-х или 4-х видеокамер.

Ключевое преимущество - технология WideScope, не имеющая аналогов в мире.
Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).

Измерение может производиться на уровне пола.

Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.

Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.



СИСТЕМА МАШИННОГО ЗРЕНИЯ WIDESCOPE

Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.

Стенды Техно Вектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

СТЕНДЫ СОДЕРЖАТ СЛЕДУЮЩИЕ ОСНОВНЫЕ ЭЛЕМЕНТЫ:
  1. Компьютерная стойка
    • эргономичная рабочая панель управления;
    • полноразмерная клавиатура;
    • беспроводной пульт управления;
    • современный, высокоскоростной процессор;
    • 21,5 дюймов LCD цветной широкоформатный монитор;
    • цветной струйный принтер;
    • программное обеспечение Техно Вектор с трехмерной визуализацией.
  2. Самоцентрирующиеся захваты колес

    Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

  3. Мишени

    Пассивные отражатели без содержания электронных элементов, состоящие из:

    • плоских мишеней с градиентным рисунком покрытые защитным слоем;
    • прочного ударо-защищенного корпуса.
  4. Система машинного зрения

    Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.

    Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.

    Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

    Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

    WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.

  5. Программное обеспечение Вектор 3D

    Операционная система - лицензионная Microsoft Windows 7.

    Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.

    Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

    В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

    Программное обеспечение включает расширенную систему управления отчетами.

ОСНОВНЫЕ СВОЙСТВА:

Серия Серия Steel.

Серия стендов для сложных и нестандартных условий установки.

Количество камер Четыре неподвижные камеры.
Типы камер Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.
Тип монтажа Напольный. Т-образная стойка
Компьютерная стойка T - серии
Применяемость Подъемник
Расстояние от камер до центра передних поворотных платформ 1200 - 3500 мм
Основные преимущества Четырехкамерная конфигурация позволяет использование подъемника по всей его высоте. *
  * При монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.

УСТАНОВКА И ПУСКОНАЛАДКА:

Стоимость пусконаладочных работ и калибровки камер на площадке стендов Техно Вектор 7, составляет 99 000 тенге, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов Техно Вектор 7. Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).

При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.

Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.

ГАБАРИТЫ И ТРАНСПОРТИРОВКА

Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:


Тип упаковки Габаритные размеры (мм) (ДхШхВ) Вес (кг)
Пленка (Передние поворотные опоры) 450 x 380 x 135 30.2
Картонная коробка (захваты) 590 x 300 x 520 17.3
Картонная коробка (монитор)* 560 x 110 x 420 3.5
Ящик фанерный 2890 x 380 x 420 75.9
Ящик фанерный 2050 x 515 x 390 89.85
Ящик фанерный 1200 x 600 x 300 43.5

Вес БРУТТО : 260.25 кг.

Объем: 1.27 m3



Основные
Производитель  Техно Вектор
Страна производительРоссия
Гарантийный срок12(мес)
Информация для заказа
  • Цена: 3 629 300 Тг.
